Membuat Modul Kernel I2C untuk Komunikasi USB Gadmei TV Untuk Perangkat LoRaWAN Gateway

Pengembangan Gateway LoRaWAN berbiaya rendah untuk kebutuhan Smart Farming terus menjadi fokus kolaborasi antara komunitas Pokdartik dan Petani Muda Pezano. Salah satu tahapan teknis yang berhasil dicapai dalam proyek ini adalah pembangunan modul kernel I2C yang mampu berkomunikasi secara langsung dengan perangkat USB TV Tuner Gadmei.

Keberhasilan ini merupakan hasil dari proses reverse engineering terhadap perangkat USB TV bekas yang sebelumnya hanya digunakan sebagai penerima siaran televisi analog. Melalui pendekatan perangkat lunak tingkat kernel Linux, perangkat tersebut kini dapat dikendalikan untuk mengakses tuner RF internal yang nantinya digunakan sebagai bagian dari sistem penerima sinyal LoRa pada rentang frekuensi 900–910 MHz yang umum digunakan dalam implementasi jaringan IoT di Indonesia.

Latar Belakang Pengembangan

Sebagian besar USB TV Tuner berbasis chipset USBTV007 atau chipset serupa memiliki tuner RF yang dikendalikan melalui jalur komunikasi I2C internal. Pada kondisi normal, komunikasi tersebut hanya digunakan oleh driver televisi untuk melakukan pengaturan kanal dan frekuensi siaran.

Masalah yang muncul adalah driver bawaan Linux tidak menyediakan akses langsung ke register-register tuner. Akibatnya, pengembang tidak dapat mengubah parameter frekuensi, bandwidth, gain, maupun konfigurasi radio lainnya yang diperlukan dalam eksperimen LoRaWAN.

Untuk mengatasi keterbatasan tersebut, tim Pokdartik bersama Petani Muda Pezano melakukan analisis terhadap struktur driver USB TV yang tersedia pada kernel Linux serta mempelajari implementasi subsistem I2C yang digunakan oleh kernel. Linux menyediakan framework I2C melalui objek seperti i2c_adapter, i2c_client, dan i2c_driver yang memungkinkan perangkat melakukan komunikasi melalui bus I2C.

Tahapan Reverse Engineering

Proses reverse engineering dimulai dengan melakukan identifikasi chipset yang digunakan pada perangkat USB Gadmei TV. Setelah perangkat berhasil dikenali oleh sistem Linux, dilakukan analisis terhadap komunikasi USB menggunakan log kernel (dmesg) dan proses enumerasi perangkat.

Langkah berikutnya adalah mempelajari bagaimana driver asli melakukan proses tuning frekuensi. Dari hasil pengamatan ditemukan bahwa tuner RF menerima perintah konfigurasi melalui transaksi I2C yang dikirim oleh driver kernel.

Dengan informasi tersebut, tim mulai membangun modul kernel terpisah yang memiliki kemampuan:

Melakukan deteksi perangkat USB Gadmei TV.

Membuat inisialisasi adapter I2C.

Mengirim perintah pembacaan register tuner.

Menulis nilai konfigurasi ke register tuner.

Menyediakan antarmuka debugging untuk pengujian frekuensi.

Implementasi dilakukan menggunakan Linux Kernel Module (LKM) sehingga modul dapat dimuat secara dinamis menggunakan perintah insmod tanpa perlu melakukan modifikasi langsung pada kernel utama.

Implementasi Modul Kernel

Arsitektur modul yang dikembangkan terdiri dari beberapa komponen utama.

Pertama adalah proses probing perangkat USB. Saat perangkat terhubung ke sistem, modul melakukan identifikasi Vendor ID dan Product ID yang sesuai dengan perangkat Gadmei TV.

Setelah perangkat ditemukan, modul melakukan inisialisasi objek I2C client dan menghubungkannya dengan adapter yang tersedia pada perangkat. Pada tahap ini kernel Linux menyediakan fungsi komunikasi seperti i2c_master_send() dan i2c_master_recv() yang digunakan untuk mengirim maupun menerima data melalui bus I2C.

Selanjutnya dilakukan pengujian pembacaan register tuner. Pengujian menunjukkan bahwa perangkat berhasil merespons permintaan data dan mengembalikan nilai register yang valid. Tahapan ini menjadi indikator bahwa jalur komunikasi I2C telah berfungsi dengan baik.

Setelah pembacaan berhasil dilakukan, tim melanjutkan dengan pengujian penulisan register. Berbagai konfigurasi frekuensi berhasil dikirim ke tuner tanpa menyebabkan kernel panic maupun konflik dengan subsistem Video4Linux (V4L2).

Hasil Pengujian

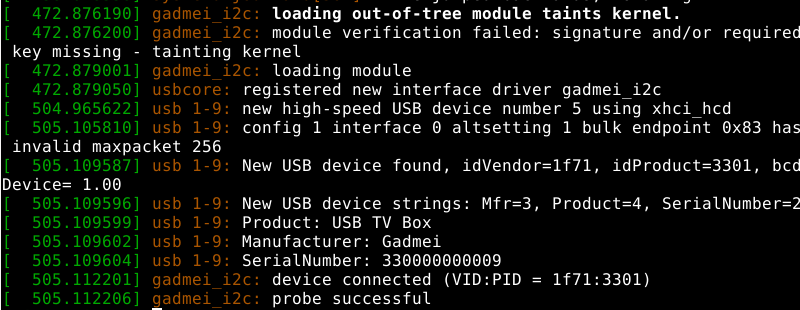

Hingga tahap saat ini, modul kernel I2C berhasil dimuat (load) ke sistem Linux dan mampu berkomunikasi dengan USB Gadmei TV secara stabil.

Beberapa pencapaian yang telah berhasil diperoleh antara lain:

Modul kernel berhasil dikompilasi pada lingkungan Linux modern.

Perangkat USB Gadmei TV berhasil terdeteksi oleh modul.

Jalur komunikasi I2C berhasil diinisialisasi.

Pembacaan register tuner berhasil dilakukan.

Penulisan konfigurasi tuner berhasil dilakukan.

Komunikasi berlangsung stabil selama pengujian.

Tidak ditemukan crash maupun konflik kernel selama proses debugging.

Keberhasilan tersebut menjadi fondasi penting untuk tahap pengembangan berikutnya, yaitu mengendalikan tuner RF agar mampu melakukan pemindaian spektrum pada frekuensi yang digunakan oleh jaringan LoRaWAN.

Dukungan untuk Smart Farming

Dalam implementasi Smart Farming, Gateway LoRaWAN berfungsi sebagai penghubung antara sensor lapangan dan server pemantauan data. Sensor yang ditempatkan di area pertanian dapat mengirimkan data kelembapan tanah, suhu udara, curah hujan, kualitas air, hingga kondisi nutrisi tanaman.

Dengan memanfaatkan USB TV Tuner bekas sebagai bagian dari sistem gateway, biaya pembangunan infrastruktur IoT dapat ditekan secara signifikan. Selain mengurangi biaya perangkat keras, pendekatan ini juga mendukung pemanfaatan kembali limbah elektronik yang masih memiliki potensi teknis tinggi.

Kolaborasi antara Pokdartik dan Petani Muda Pezano membuktikan bahwa inovasi pertanian digital tidak selalu membutuhkan perangkat mahal. Melalui kombinasi reverse engineering, pengembangan kernel Linux, dan pemanfaatan perangkat bekas, solusi Smart Farming yang mandiri dan terjangkau dapat diwujudkan untuk mendukung pertanian Indonesia yang lebih modern dan berkelanjutan.

Literatur

Linux Kernel Documentation. Implementing I2C Device Drivers. Kernel.org.

Linux Kernel Documentation. I2C and SMBus Subsystem. Kernel.org.

Linux Kernel Documentation. I2C/SMBus Subsystem Documentation. Kernel.org.

Jonathan Corbet, Alessandro Rubini, Greg Kroah-Hartman. Linux Device Drivers, Third Edition. O'Reilly Media, 2005.

LoRa Alliance. LoRaWAN Specification. LoRa Alliance Technical Committee.
